まずは、PCとμCubeを繋げてみましょう。USB端子のついたH8/3069ボードを持っている人は、USBケーブル1本で接続ができます。
ここではパソコンとμCubeの接続から、μCubeのUSBドライバのインストールまで説明します。

  1. μCubeのデバイスドライバをダウンロード

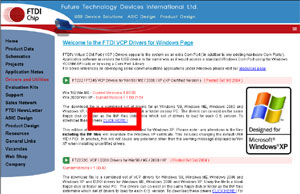

    2. http://www.ftdichip.com/FTWinDriver.htm (FTDI社無償ダウンロードソフト）からFT232/FT245 VCP Drivers for Win'98/ME/2000/XP(XP Certified Version)をダウンロードしてください。CLICK HERE！をクリックすると、ダウンロードが始まります。



  2. ダウンロードしたファイルを解凍

    3. ダウンロードしたファイルを適当な場所に保存し、解凍してください。
    すると「r9052154」というフォルダが解凍されます。



  3. USBケーブルでパソコンとμCubeを接続

    4. CPUボードにあるスイッチ（ディップスイッチ）の1番をONにします。スイッチを下に切り替えるとONになります。そのあと、μCubeとパソコンをUSBケーブルで接続してください。



  4. デバイスドライバのインストール

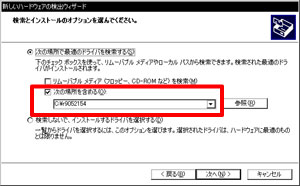

    5. ハードウェアを認識するウィザードが立ち上がります。先ほどダウンロードした「r9052154」を選択してください。



    完了するともう一度ウィザードが立ち上がります。次はポートを認識するためのウィザードです。先ほどと同様に「r9052154」を選択してください。
    スクリーンショットにしたがって設定してください。



    デバイスマネージャを開き、ポートとして認識しているか確認してください。



    この項目は以上で終わりです。次のステップに進んでください。
