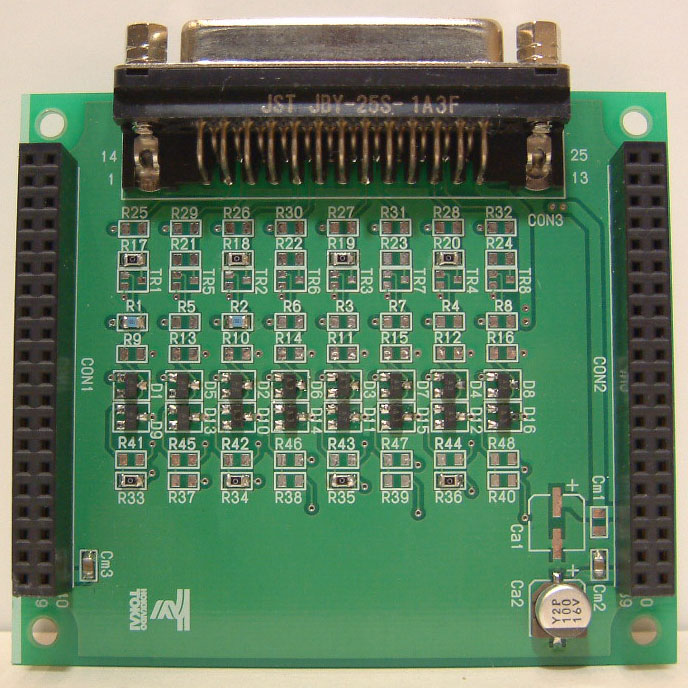

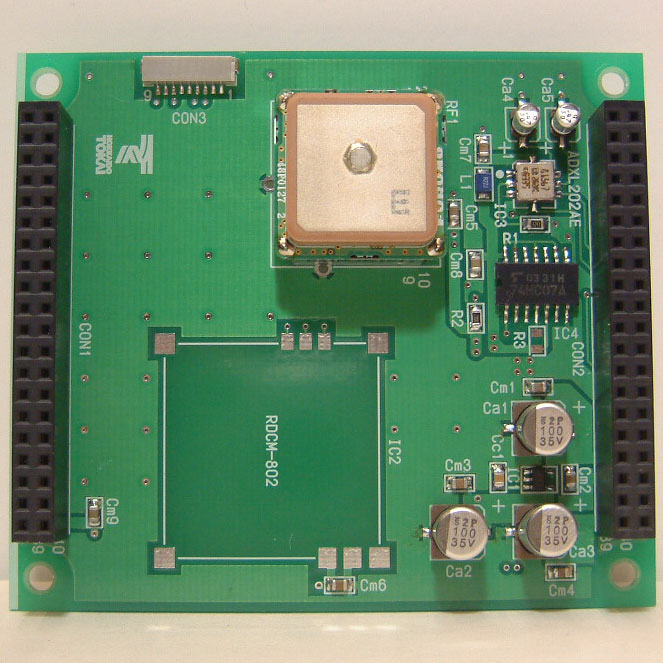

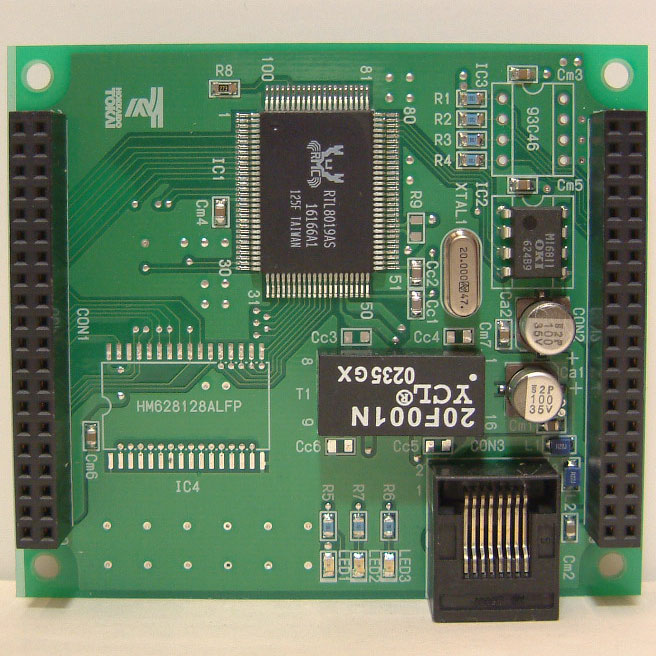

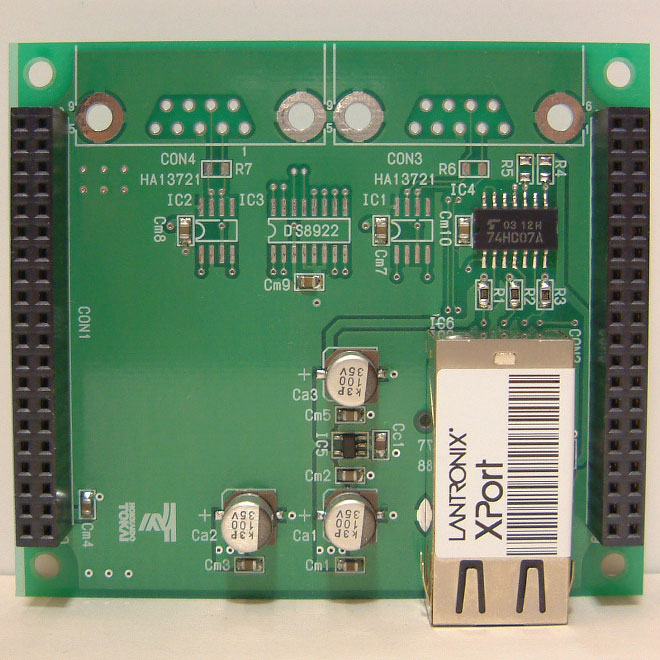

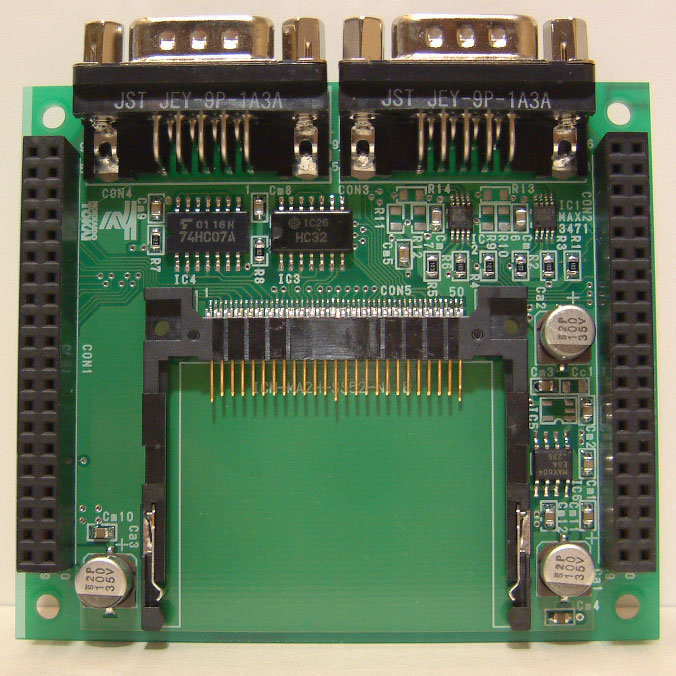

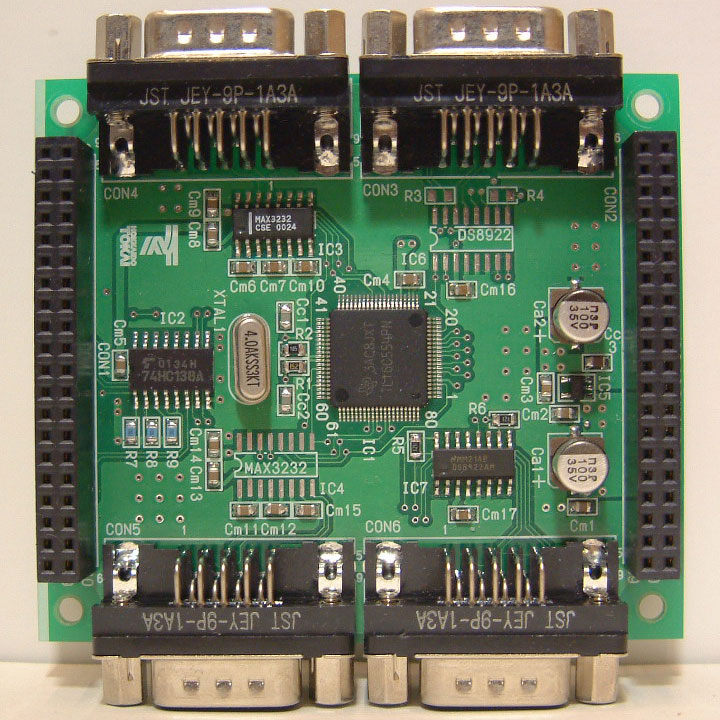

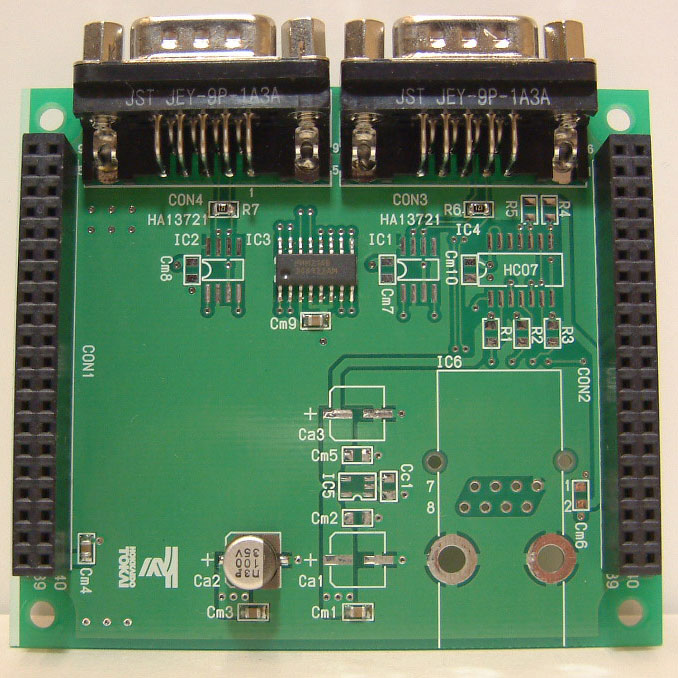

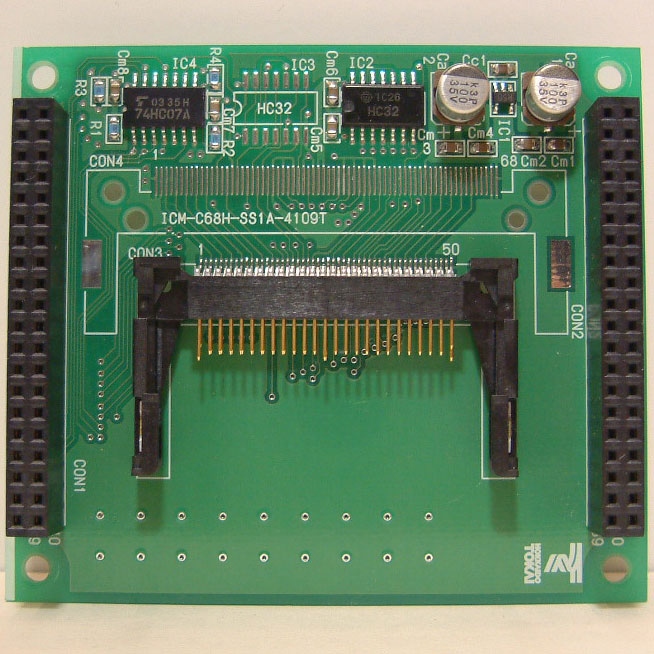

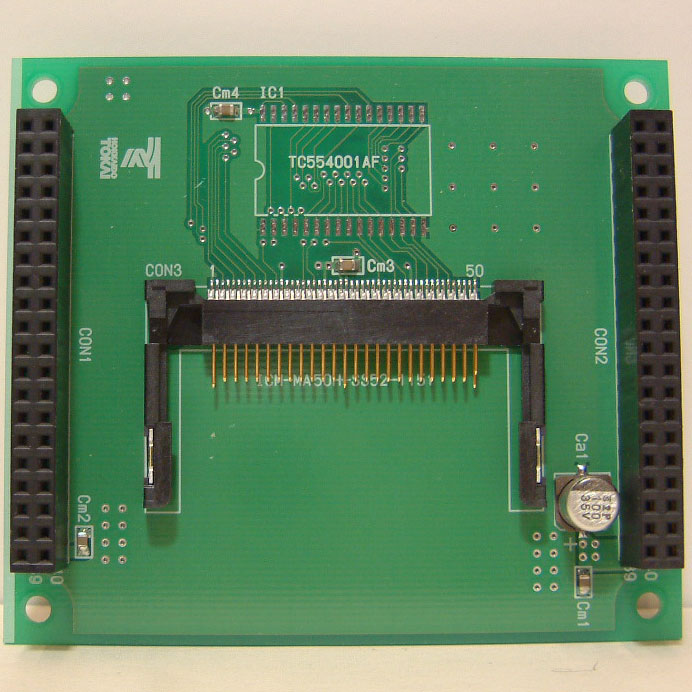

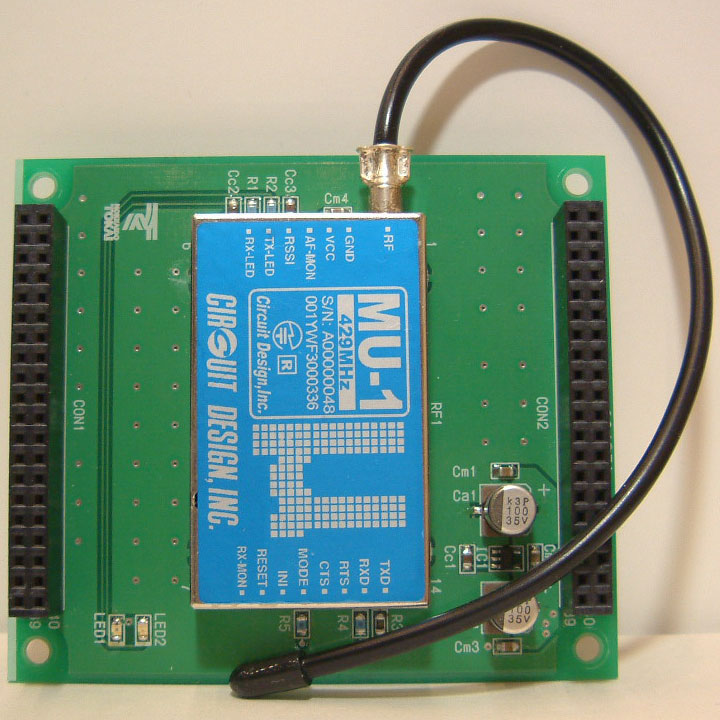

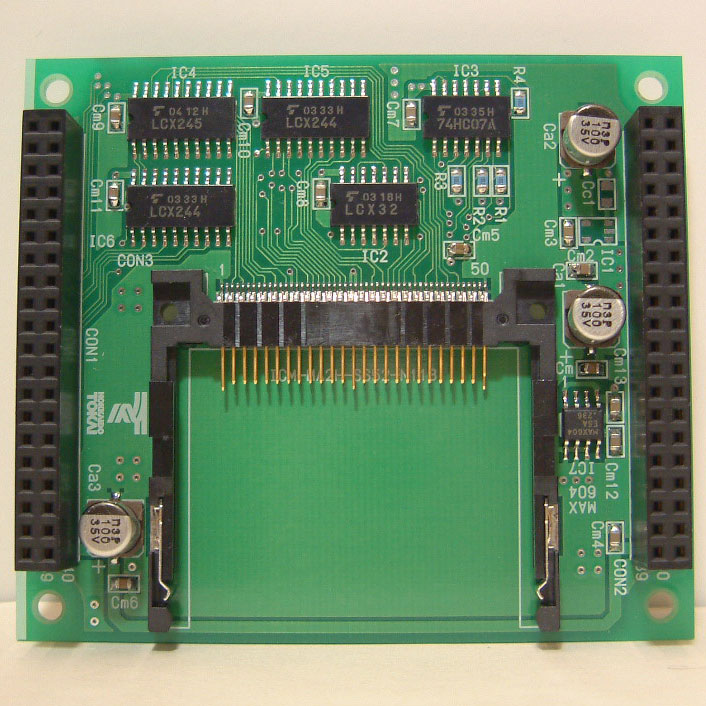

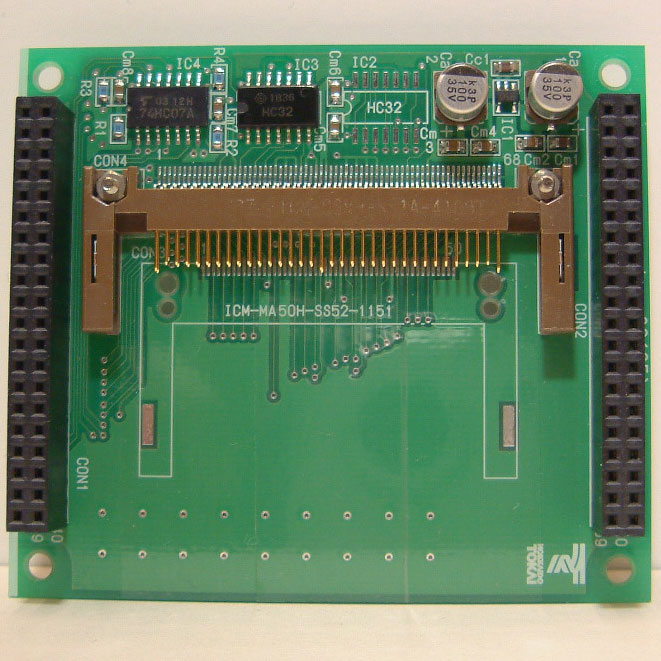

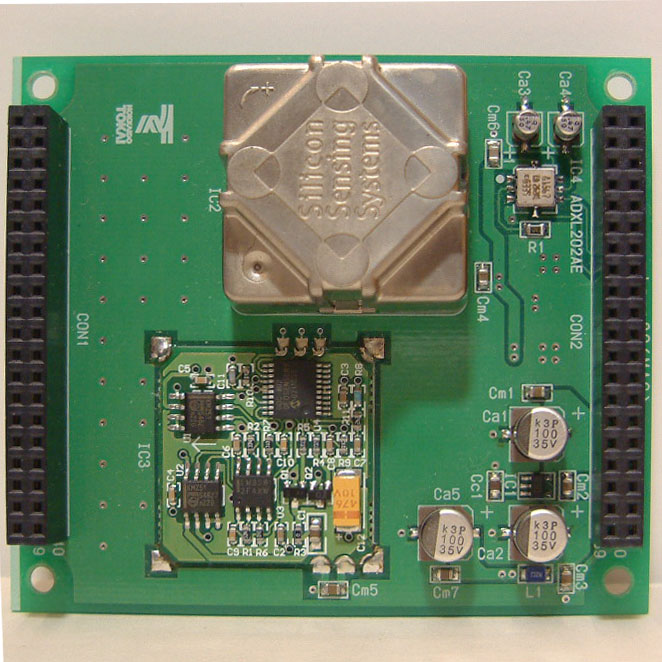

拡張ボードはμCubeの機能拡張をする役割を担っています。データを記録するコンパクトフラッシュを接続するボードや、ネットワーク通信を行なうコネクタを備えたボードなど様々な機能を持つボードがあります。拡張ボードは何枚も重ねて使うことができますが、一部の組み合わせは行なうことができません。組み合わせられないボードに関してはこちら（リソース表）を参照してください。 ここでは、各拡張ボードの機能や特徴とともに回路図とボードの写真を掲載しています。ボード写真はクリックすると拡大して表示されますので、ご利用ください。 ＊拡大ボード写真のウィンドウサイズは変更可能です。 名称： CF 機能： コンパクトフラッシュ対応 特徴： コンパクトフラッシュ対応の拡張ボードです。5V版です。 リソース： CS0, CS1, IRQ0 名称： CF (PCCard) 機能： PCカード対応 特徴： PCカード(PCMCIA)対応の拡張ボードです。5V版です。 リソース： CS2, CS3, IRQ1 名称： SIO (RS-422) 機能： シリアルポート 特徴： RS422対応の拡張ボードです。 リソース： SCI0, SCI1 名称： SIO (XPort) 機能： LANポート 特徴： XPort対応の拡張ボードです。 リソース： SCI1 名称： RF 機能： 無線機能 特徴： 特定小電力無線機を用いた、無線ボードです。 リソース： SCI1 名称： LAN 機能： LANポート SRAMも搭載可 特徴： カニチップ搭載の拡張ボードで、SRAMも搭載可能です。パワーオーバー対応ですが 上限電圧は12Vです。 リソース： CS2, (CS3) 名称： MAG 機能： マグネットコンパス（M） 二軸加速度（A） ジャイロ（G） 特徴： マグネットコンパス（M）、二軸加速度（A）、ジャイロ（G）のセンサボードです。 リソース： -- 名称： ADIO 機能： デジタルI/O アナログI/O 特徴： デジタルI/O、アナログI/Oの複合ボードです。 リソース： -- 名称： COM4 機能： シリアル4CH搭載 特徴： RS232×4CH RS422×4CH RS232×2CH+RS422×2CH のいずれかの組み合わせとなります。 リソース： CS3 名称： CF2 機能： CFカード対応 特徴： 3.3V版のCFボードです。 リソース： CS0, CS1, IRQ0 名称： GPS 機能： 超小型GPS マグネットコンパス 二軸加速度 特徴： 超小型GPS、マグネットコンパス、二軸加速度のセンサボードです。 リソース： SCI0 名称： 485 機能： シリアルポート 特徴： RS485、並びに、CFカード対応の拡張ボードです。 リソース： CS0, CS1, IRQ0 名称： IDE 機能： True-IDE 特徴： コンパクトフラッシュのTrue-IDEモードに対応した拡張ボードです。SRAMも搭載可能です。 リソース： CS3, (CS2) 名称： UM3 機能： 電池ホルダ 特徴： 単三電池でμCubeを駆動するための拡張ボードです。3048BFボードをアルカリ乾電池で三日間動作させることができます。 リソース： --
